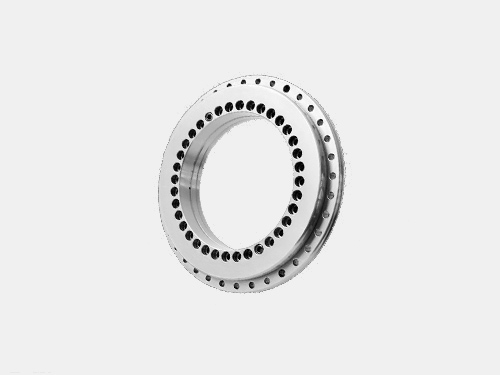

YRTS高速轉臺軸承系列具有相對YRT標準系列轉速高，并且整個轉速范圍內摩擦力矩低，并且均勻，外形結構尺寸與YRT系列相同，但內部結構于YRT系列相對不同，此系列在直驅電機驅動下使用較為合適。
YRTS高速轉臺軸承（簡稱YRTS轉臺軸承）系列外形結構尺寸與YRT系列相同，但內部結構異于YRT系列，這就決定了YRTS轉臺軸承系列限轉速較YRT轉臺軸承系列更高些，摩擦力矩較YRT轉臺軸承系列低并且均勻，因此，對于需要相對較低摩擦但相對高速的場合，可選用該系列，例如由直驅電機所驅動的軸使用的軸承。
由于YRTS軸承具有較高的限轉速和很低的穩定的摩擦力矩等點，因此這種軸承尤其適合于帶有力矩的發動機上。
軸承優勢：
1、高精度：精度可達到P4、P2；
2、高剛性：該系列軸承均帶有預載荷；
3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。
4、高轉速：YRTS系列軸承可應用于轉速較高的工作場合。
適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

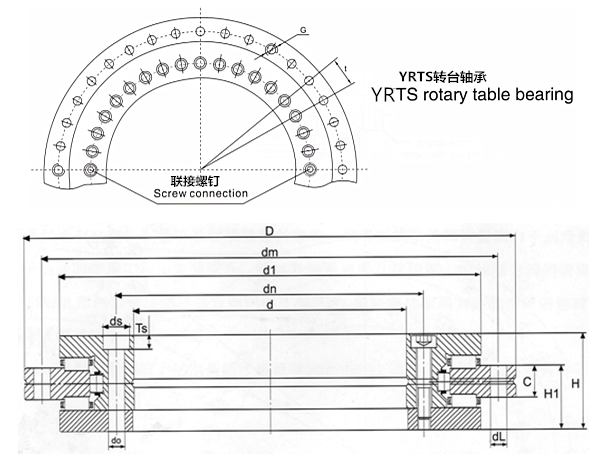

公稱型號Bearing Type | 外形尺寸 Dimension | 固定孔The fixing hole | |||||||||||||
d | D | H | H1 | H2 | C | d1 | dn | dm | 內圈 Inner ring | 外圈Outer ring | |||||
單位：mm Unit：mm | do | ds | Ts | 數量4）QTY4） | dL | 數量4）QTY4） | |||||||||
mm | mm | ||||||||||||||
YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 |
YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 | 10 | 15 | 8.2 | 46 | 9.3 | 45 |
聯接螺釘 Screw connection QTY | 螺紋退卸孔Connect Screw holes | 節距1) Pitch1) | 螺釘擰緊 The tightening torque | 基本額定載荷 Basic rated load | 限轉速5) Limited speed | 實際重量Weight | 軸承代號Type | ||||
軸向Axial | 徑向Radial | ||||||||||
動Dynamic | 靜Static | 動Dynamic | 靜Static | ||||||||
MA2） | Ca | Coa | Cr | Cor | 脂潤滑 Grease lubrication | ||||||
G | 數量 | 數量Xt | Nm | kN | r/min | ≈Kg | |||||
2 | M8 | 3 | 48×7.5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 | YRT200 |
2 | M12 | 3 | 36×10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 | YRT260 |
2 | M12 | 3 | 36×10° | 34 | 191 | 1260 | 109 | 300 | 680 | 25 | YRT325 |
2 | M12 | 3 | 48×7.5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 | YRT395 |
2 | M12 | 3 | 48×7.5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 | YRT460 |
