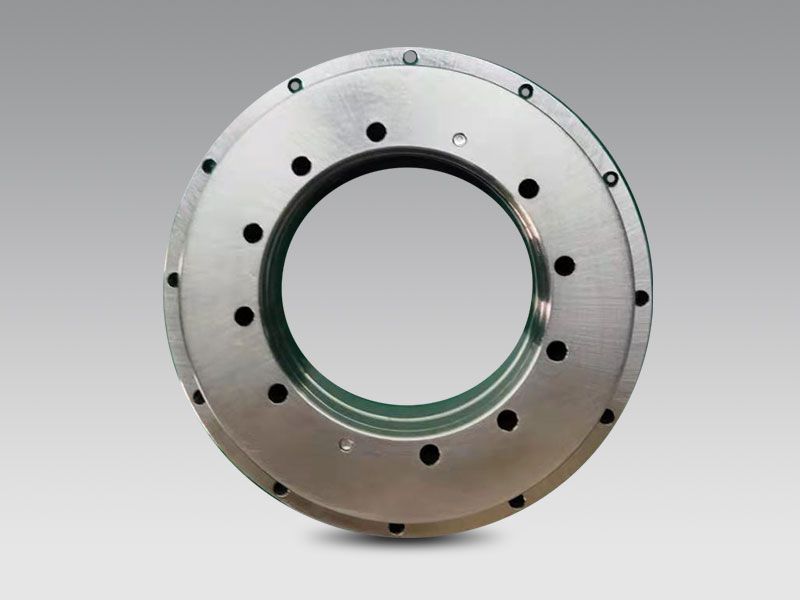

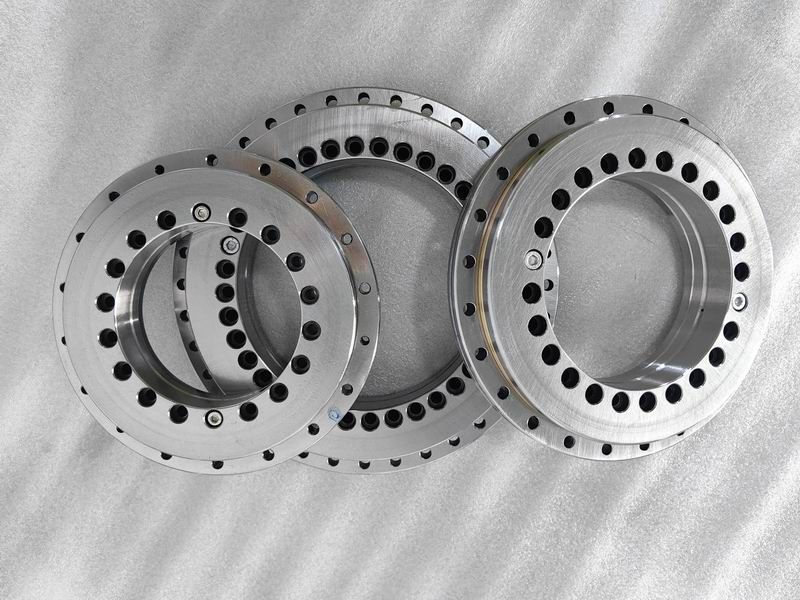

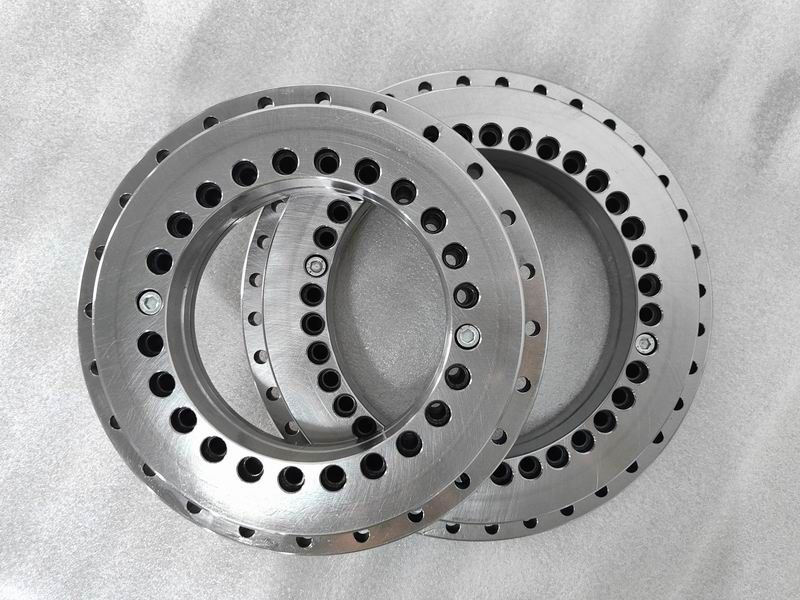

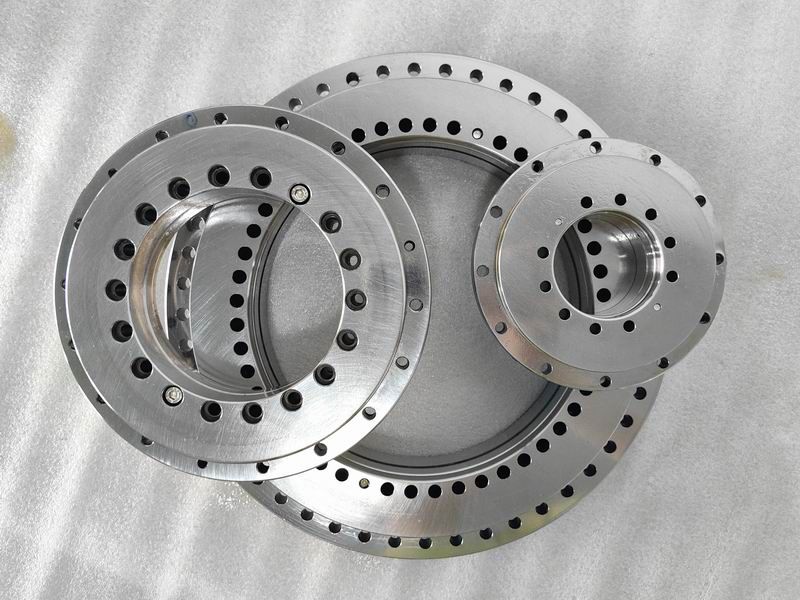

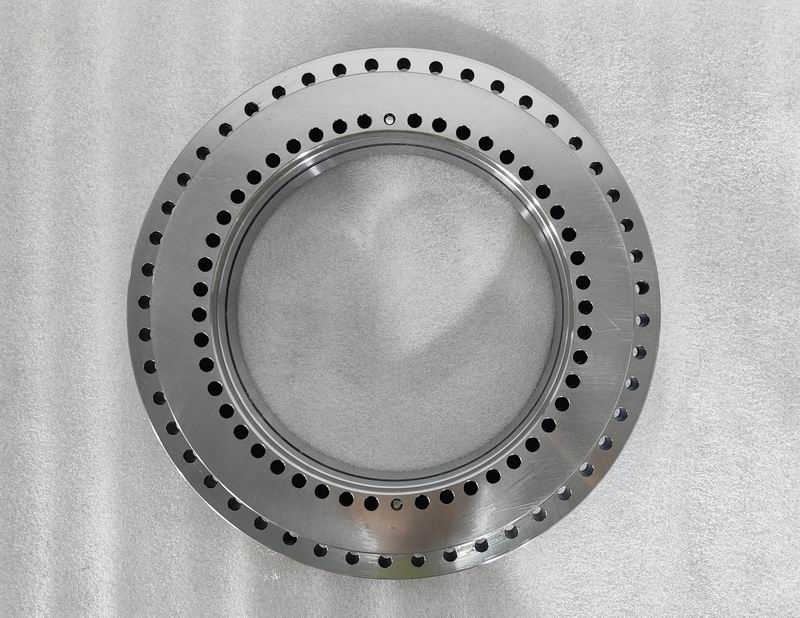

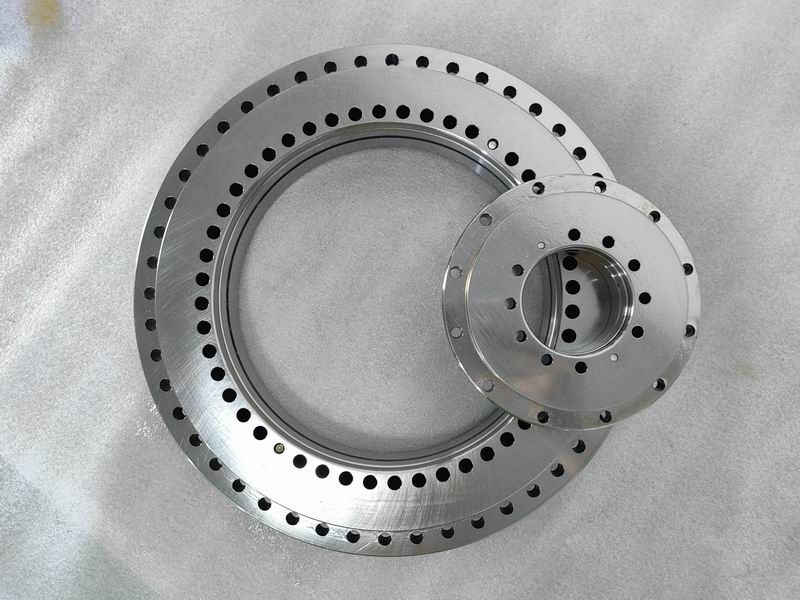

YRT轉臺軸承

YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。

立即訂購

在線詢價

YRT轉臺軸承

產品介紹
公司優勢
在線詢價
相關推薦

YRT轉臺軸承：

YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成，兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業。

YRT轉臺軸承由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

適用范圍：被廣泛應用于精密回轉臺數控轉臺、立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

YRT轉臺軸承安裝部分

1.對配合結構的要求見右圖，運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以松開，安裝后固定螺釘應再擰緊或者好用定位螺釘替換固定螺釘。

2.有或無附加支撐環都可安裝L-截面環2

a）無支撐環的，軸承代號YRT

b）用 L-截面環支撐環的，軸承代號YRT…VSP, L-截面環的整個表面都必須得到支撐。

3.裝配力只能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。

4.定位螺釘應用扭力扳手以呈十字交叉的形式來擰緊見圖二。

5.安裝和拆卸式不要分開或交換軸承零件。

6.啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。

公稱型號Bearing Type	外形尺寸 Dimension									固定孔The fixing holes
	d	D	H	H1	H2	C	d1	dn	dm	內圈 Inner ring				外圈Outer ring
	單位：mm Unit：mm									do	ds	Ts	數量4） QTY4)	dL	數量4）QTY4)
	單位：mm Unit：mm									mm			數量4） QTY4)	mm	數量4）QTY4)
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66

聯接螺釘數量Screw connection QTY	螺紋退卸孔Connect screws holes		節距1) Pitch1) t	螺釘擰緊力矩Tightening torque of screw	基本額定載荷 Basic rated load				極限轉速5）Limited spped5）	軸承摩3）擦力矩Friction moment3)	重量Weight	軸承代號Type
					軸向Axial		徑向Radial
					動Dynamic	靜Static	動Dynamic	靜Static
				MA2）	Ca	Coa	Cr	Cor	脂潤滑 Grease Lubrication
	G	數量 QTY	數量Xt QTY Xt	Nm	kN				r/min	Nm	≈Kg
2	—	—	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	—	—	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×7.5°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×7.5°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×7.5°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×7.5°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×7.5°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×7.5°	116	1040	8000	490	1800	65	200	170	YRT650
3	M16	6	60×6°	284	1000	8650	455	1730	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M16	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5°	284	1435	12850	745	2800	25	1000	450	YRT1200
